該熱力公司目前只有簡單遠程監控平臺的使用，主要功能僅為采集一次供水溫度與調節電動閥，我們根據該熱力公司的實際情況與需求，開發并優化計算機遠程監控平臺，并成功對接下位遠程數據監控箱。

1.1 遠程監控平臺氣候模型功能

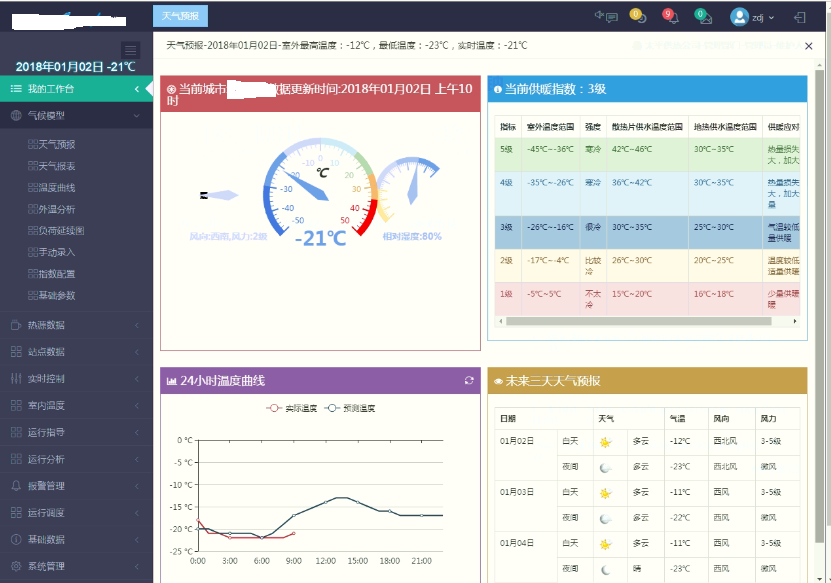

（1）天氣預報 顯示實時的室外溫度情況及未來三天的室外溫度情況，同過預先配置的天氣變化趨勢顯示預測的室外溫度與實際室外溫度的曲線；根據天氣情況指導散熱器及地熱的供熱指數及供熱溫度區間，天氣采集目前使用的是免費的阿里云天氣。
（2）天氣報表 主要以查詢天氣歷史數據為主，設置開始時間，結束時間，時間間隔查詢條件，來進行查找，結果可以導出excel。
（3）溫度曲線 設置起始時間、結束時間、時間間隔，來查詢時間范圍內的最高溫度、最低溫度、實時溫度曲線。同進可完成實時溫度、最高溫度、最低溫度的顯示切換。
（4）外溫分析 默認顯示數據為前4天的實時溫度（紅色數據代表非正常實時采集數據），以及實時溫度和持續時長、耗熱量、負荷比的對應關系，可通過設置開始時間及結束時間來完成該時間區間的對應分析數據的展現，支持導出EXCEL。
（5）符合延續圖 以柱狀圖的形式更直觀的顯示室外溫度與耗熱量的關系。
（6）手動錄入 查詢數據庫為天氣非正常狀態下的天氣自動修正情況通過權限可以對非正常數據進行修改。
（7）通過對不同室外溫度區間及供熱區間的配置，完成“天氣顯示”中供暖指數的供熱指導。
（8）通過所在城市的配置完成天氣數據的采集及負荷計算的基礎依據。



1.2 遠程監控平臺熱源數據功能模塊

（1）實時數據 實時顯示熱源的溫度、壓力、流量、熱量、補水量參數 5秒自動刷新。
（2）歷史報表 以報表的形式顯示熱源參數的歷史數據，可以按溫度、壓力、流量、熱量的大小進行排序，支持導出EXCEL。
（3）歷史曲線 設置起始時間、結束時間、時間間隔，來查詢時間范圍內的溫度、壓力、流量、熱量曲線。同進可完成供水回水參數的顯示切換。
（4）一網曲線 以室外溫度區間顯示指導供熱溫度曲線，同進可以完成多熱源曲線的切換及曲線更改情況的查詢。
（5）參數計算 通過“系統維護”中“熱源工藝參數配置”進行基礎設計參數的配置完成一網溫度、流量、熱量及循環泵頻率的理論指導計算。
（6）熱網預測 根據室外溫度、供熱面積、綜合熱指標完成熱源運行的負荷預測，可以按分時法、平均法進行預測。分時法：按24小時的整點進行預測；平均法：按當時的平均溫度進行預測。
（7）預測回歸 按時間及熱源查詢負荷預測值與實際發生值的偏差，并以曲線的形式進行對比。
（8）熱源視圖 實時顯示室外溫度三天的變化趨勢、熱源溫度、壓力、流量熱量數據，并把昨日運行的歷史數據做為今天供熱的參考。
（9）數據遞歸 查詢偏差范圍內的與當前最接近的歷史供熱信息數據。為經濟供熱提供數據基礎。
（10）指導修正 選擇要進行修正的熱源及要進行修正的時間區間完成理論計算數據與實際運行的流量、熱量進行修正，修正后的運行參數計算的的值將對原計算值進行修正做為下次指導依據。
（11）曲線配置 完成一網曲線供回水溫度室對不同室外溫度的指導控制值的設定。



1.3 遠程監控平臺站點數據功能模塊

（1）實時數據 動態顯示各熱力站的溫度、壓力、流量、循環泵、補水泵的狀態，同時以顏色變化區別實時值是否正常。
（2）實時曲線 動態的顯示散熱器及地熱的一網壓力及二網溫度數據，通過數據查看可以觀測到那個機組數據較大或較小。可以通過配置顯示實時水壓圖。
（3）歷史數據 通過設定要查詢的時間點完成所有熱力站的數據查詢，可以對查詢結果的任意溫度、壓力、流量等參數進行升序或降序的排列。支持導出EXCEL供其它部門進行存檔或分析。
（4）歷史曲線 設置起始時間、結束時間、時間間隔，進行站點及機組選擇來查詢時間范圍內的溫度、壓力、流量、熱量曲線。同進可完成供水回水參數的顯示切換。
（5）工況排序 根據采集存儲的數據，查看某一時間的數據。對已經配置好的進行升序、降序排列，同時可查看數據與曲線。(不點擊查詢按鈕為進入時的實時數據)
（6）數據遞歸 查詢偏差范圍內的與當前最接近的歷史供熱信息數據。為經濟供熱提供數據基礎。
（7）實時數據配置 可在線進行配置熱力站實時數據表中第一行表頭名、第二行表頭名列名稱、實時數據KEY、是否顯示、背景顏色、合并。通過篩選可以選擇任意采集變量顯示在表格中。
（8）實時曲線配置 可在線進行顯示當前時間的所有熱力站選定的溫度、壓力、流量、熱量、液位、閥門開度、泵頻率、泵電流、泵功率等數據形成全網的工況曲線。
（9）歷史數據配置 可在線進行用于配置熱力站歷史數據表中第一行表頭名、第二行表頭名列名稱、實時數據KEY、是否顯示、背景顏色、合并。通過篩選可以選擇任意采集變量顯示在表格中。
（10）歷史曲線配置 可在線進行查詢?nèi)我鈺r間段內選定的熱力站已存儲的溫度、壓力、流量、熱量、液位、閥門開度、泵頻率、泵電流、泵功率等數據的曲線，支持分鐘、小時、日查詢精度的選擇，并可通過鼠標截選部分時間段內曲線進行放大分析。
（11）工況排序配置 采集點位中具備的且需要排序的各種數據都可配置到排序列表中。





1.4 遠程監控平臺運行指導功能模塊

（1） 二網曲線 以室外溫度區間顯示指導供熱溫度曲線，做為熱力站控制依據，同進可以完成不同熱力站機組的切換及曲線更改情況的查詢。
（2）公共曲線 以室外溫度區間顯示指導供熱溫度曲線，此曲線為公共曲線，共10個方案可供選擇。
（3）機組預測 根據室外溫度、供熱面積、綜合熱指標完成熱力站機組的負荷預測，可以按分時法、分段法、平均法進行預測。分時法：按24小時的整點進行預測；分段法：將24小時任意的配置成幾個時間段進行預測；平均法：按當時的平均溫度進行預測。
（4）預測回歸 按時間及機組查詢負荷預測值與實際發生值的偏差，并以曲線的形式進行對比，指導機組運行。
（5）控制回歸 以曲線及報表的形式顯示控制目標值、理論計算值、人工經驗值的對比情況 使控制人員一止了然控制偏差。
（6）參數計算 通過預置的工藝設計參數，軟件自動計算出不同室外溫度下的一網二網運行溫度、流量 做為供熱指導。
（7）指導修正 選擇要進行修正的熱源及要進行修正的時間區間完成理論計算數據與實際運行的流量、熱量進行修正，修正后的運行參數計算的的值將。
（8）曲線配置 完成二網曲線供回水溫度或其它控制目標值與室對不同室外溫度的指導控制值的設定 。


1.5 遠程監控平臺運行分析功能模塊

（1）排行榜 以地熱及散熱片二種類形進行查詢，將運行溫度、熱量等數據進行排名，運行人員更能聚焦運行超標和未達標的熱力站。
（2）整網分布 支持在線或離線地圖，在地圖上開發具備完成管網繪制、設備新建、運行參數顯示工具條完成設備動態信息的交互，可以修改數據再次保存，地圖具備基礎工具功能包括：放大，縮小，注釋，畫線，測面，測距。地圖支持街區圖與衛星圖，可完成熱力站的站點搜索并顯示該站點的設備信息、運行參數信息及檢修信息。配置在線進行，不需要重啟服務。
（3）綜合視圖 通過設置查詢時間有顯示條件以柱圖或曲線的形式顯示熱力站理論運行參數與實際運行參數。
（4）綜合報表 將各熱力站熱力機組的運行溫度數據及能耗數據以報表的形式進行展現分析出各站實際運行及理集結運行的數據差。
（5）綜合環比 將各熱力站熱力機組的運行溫度數據及能耗數據以報表的形式進行展現分析出各站實際運行及理集結運行的數據差。
（6）數據視圖 綜合展示當前供熱情況，包括剩余供熱天數，熱量，熱源信息及所關注的熱力站運行數據。
（7）站指標報表 以報表的形式統計每個機組運行的熱指標，并可根據熱指標、面積、供熱類型等關鍵參數范圍進行篩選對比。
（8）熱量對標 顯示熱指標計算值與實際值的對比，分為達標，未達標，超標。
（9）目標供熱控制 顯示上一采暖季相同月份的實際耗熱量，同時顯示本年度計劃供熱量與實際供熱量在采暖期的橫向?qū)Ρ?。同時按月份對比上一采暖期與本采暖期的室外溫度對比。
（10）三日均值 查詢所有熱源在所選日期日均室外溫度、日均供熱量、三日均室外溫度和三日日均供熱量。
（11）三耗同比 分別查詢每個熱力站下每個機組在前三年(包括今年)的累積供熱量(GJ)、供電量(kW•h)和累積失水量，且可以設置目標值。
（12）三耗報表 以總覽的形式展現各熱力公司從運行初期至今的三線指標情況。
（13）供熱量預測 對各熱力站的歷史供熱量信息及5天計劃供熱量進行對比，做出未來兩日供熱量推薦。
（14）地圖配置 通過配置站點的投運和顯示信息達到前臺GIS對應顯示的目的。
（15）主題圖 “整網分布”功能補充，以由淺入深的顏色直觀表現出地圖區域的正常供熱、過量供熱及超熱的情況。


1.6 遠程監控平臺實時控制功能模塊

（1）機組控制 繪制好的工藝圖顯示，閥門操作彈出窗口，可設置閥門開度、更改閥門控制方式、閥門手自動的給定值，循環泵頻率設定、壓差設定、溫差設定、循環泵啟動、停止，補水泵啟動停止、頻率給定、壓力給定等。
（2）熱源控制 熱源工藝圖的顯示，可以進行設備、管道、數據的展示。
（3）事件記錄 對閥門的設定值修改、控制方式修改、泵啟停、設定值等所有設備操作都會記錄下發過的數據，包括原值、新值、操作人等。
（4）供溫計算 平衡室外溫度、熱用戶用熱量、熱力站輸出熱量及溫度四者的關系完成控制目標值的計算，并可以定時自動或人工手動完成控制目標值的計算、下發、與修正。
（5）全網平衡 以供回水平均溫度為基礎，各站以面積為權重，將全網內熱量進行平均分配，達到熱力平衡。
（6）應急控制 分為流量不足與熱量不足兩種情況。將全網快速切換到相對穩定狀態。
（7）批量下發 可進行批量編輯對設備進行連續控制。
（8）機組繪制 直接在線編輯修改熱力站工藝圖并可設置關聯數據、具備壓力、溫度、流量、泵、閥門等多種圖標庫?？稍O置字體大小、顏色、管道寬度等。
（9）熱源繪制 直接在線編輯修改熱源工藝圖并可設置關聯數據、具備壓力、溫度、流量、泵、閥門等多種圖標庫?？稍O置字體大小、顏色、管道寬度等。
（10）平衡配置 為全網平和及應急控制提供數據支持及配置必要的參數。
（11）權限配置 可查詢出每個用戶對每個換熱站中閥門、循環泵、補水泵不同的操作權限（是否可以下發控制命令），并可進行初始化與修改。



1.7 遠程監控平臺報警管理功能模塊

（1）報警信息 當前正在報警的數據，可以對報警進行確認操作。
（2）報警記錄 查詢?nèi)我鈺r間范圍內的報警，可查看報警日期、恢復日期、熱力站名稱、點位名稱、點位數值、報警級別、報警內容、報警狀態、確認狀態。并可進行報警狀態的單條確認與全部確認。
（3）高級設置 對于復雜的報警，是由多項條件組合而成的。針對于這樣的報警可以通過高級報警設置進行設置。
（4）熱站報警參數 換熱站報警參數的修改，可設置報警等級（低、中、高），報警越限（低低、低、高、高高），持續時間等。
（5）報警彈出窗口的設置可修改是否需要報警、啟用報警線程數量、彈出提示窗口位置、報警字體設置、彈出后窗體處理、重復提示設置、按報警級別的報警聲音設置、聲音播放方式設置。



1.8 遠程監控平臺運行調度功能模塊

（1）巡站統計 統計各站點的人工巡視情況。
（2）巡站配置 對于換熱站需要關聯相應的巡站員及巡站標示。
（3）巡站員管理巡站人員信息的錄入等管理，包括：巡站員、聯系電話、管理數據、備注。


1.9 遠程監控平臺組織管理功能模塊

（1）角色管理 可建立不同級別角色。
（2）角色權限 可分配給不同角色不同瀏覽及控制權限。
（3）用戶管理 為各角色創建不同數量的賬號。
